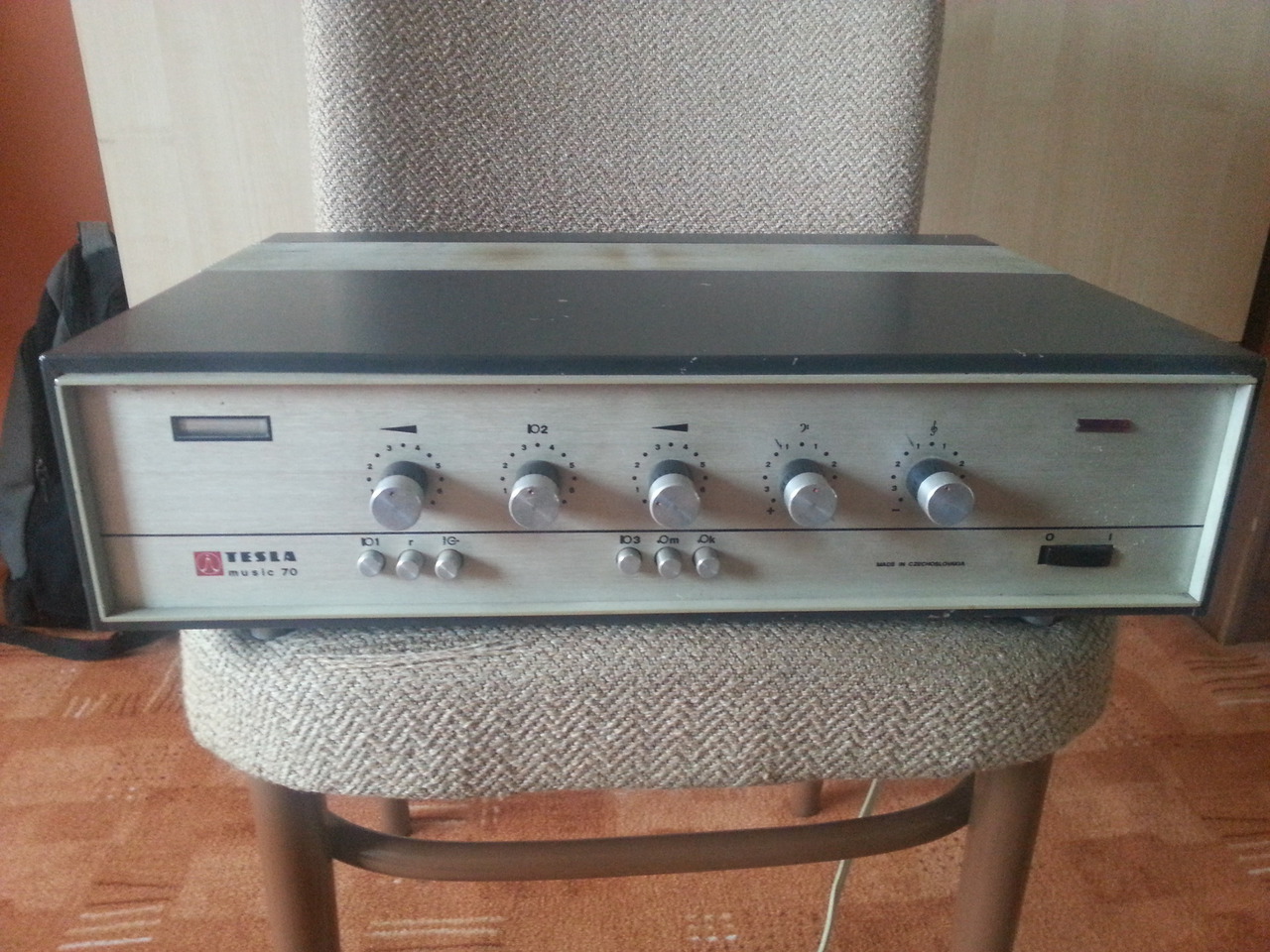

1973  Tesla AZK 450 'Music 70'

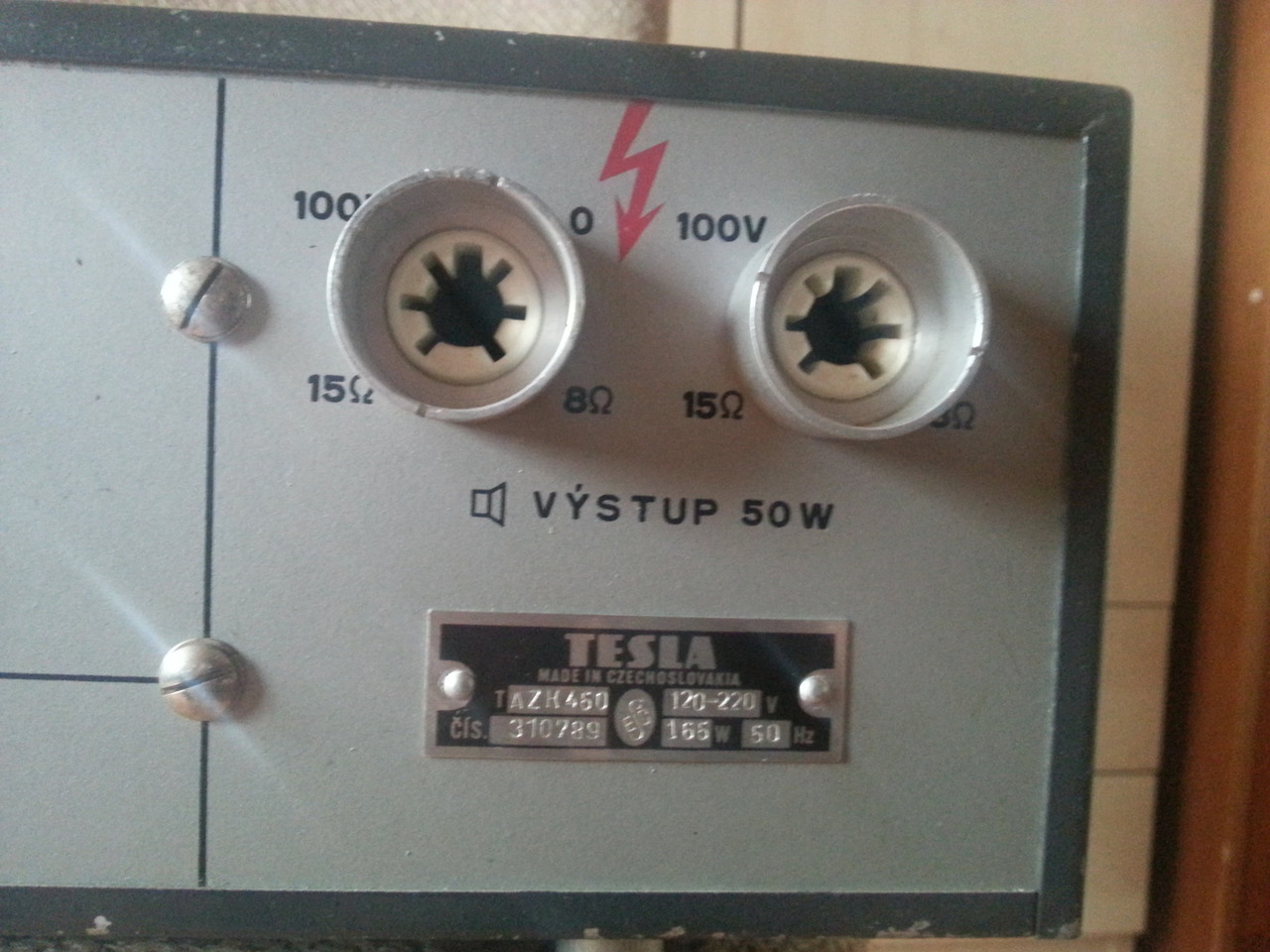

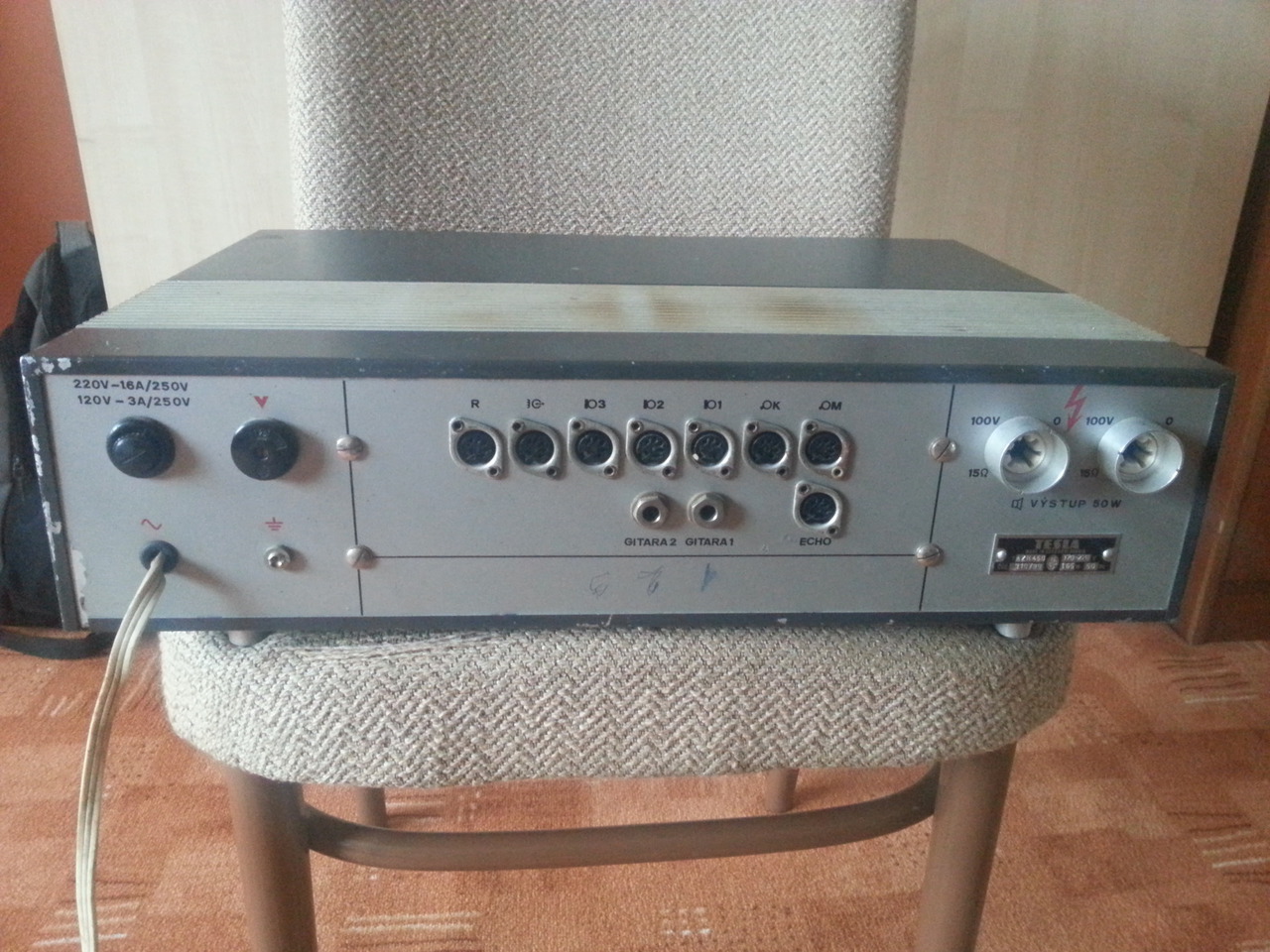

Nízkofrekvenční monofonní elektronkový zesilovač s napájením ze střídavé sítě 120/220V. Skládá se ze dvou částí, z napěťové a výkonové. Napěťový stupeň je plně tranzistorový, výkonový stupeň spolu s budícím stupněm je elektronkový (2x EL34) a pracuje v dvojčinném zapojení ve třídě B. Čistý výkon je 50W sinus (70W hudební), impedance 8Ω, 15Ω a 200Ω pro 100V výstup. Zesilovač má 7 vstupů, dva kytarové vstupy jsou osazeny jackem 6,3 mm, jeden vstup je pro efektovou smičku (tzv. „echo“). Elektronkové magické jako indikátor vybuzení. Nezávisle lze směšovat až tři vstupy. Hmotnost 15,5 kg, v.č. 310789. Vyroba 1972 - 1975.

Návod k obsluze zde
Návod na seřízení zde
Schema (zdroj www.radiojournal.cz): AZK 450, AZK 450 (z knihy Kottek)
